成形ケースサーキットブレーカーは一般的にACまたはDCに適していますか？

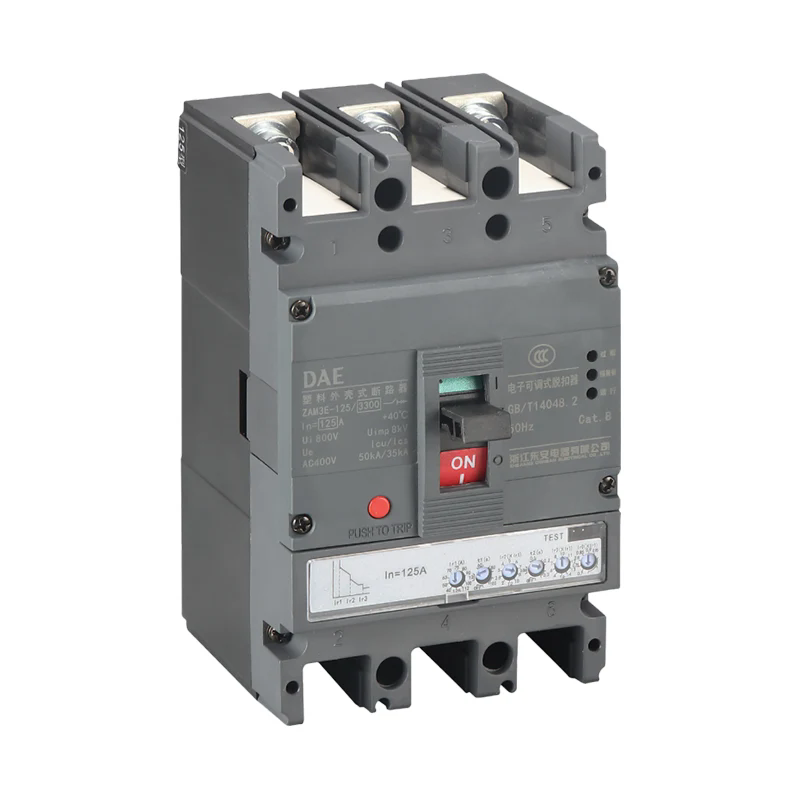

デバイスタイプの回路ブレーカーとも呼ばれる成形ケースサーキットブレーカーには、すべてのコンポーネントがプラスチックケーシングに密閉されています。補助接点、低電圧リリース、およびシャントリリースは、多くの場合モジュール式です。成形ケースサーキットブレーカーは、電流がトリップ設定を超えると自動的に電流を中断します。Zhejiang Dong'an Electric Co.、Ltd。申し出DC MCCBSそしておよびMCCBSさまざまな仕様の。それらを見てみましょう。

成形ケースサーキットブレーカーの設計目的と主流のアプリケーション

成形ケース回路ブレーカー（MCCB）は、過負荷と短絡保護に使用される電気デバイスです。そのコア設計は、交互の電流（AC）の特性に基づいているため、およびMCCB。理由は次のとおりです。

1.アーク消滅メカニズムの適応性：AC電流には周期的なゼロ交差があり、アークが自然消滅する傾向があります。成形ケース回路ブレーカーのアーク消滅チャンバー構造は、この特性に対して最適化されています。

2。主流の市場需要：グローバル電力システムの90％以上がACを搭載しているため（IEC 60898標準を参照）、メーカーはAC固有のモデルの開発を優先します。 3。コストと標準化：AC回路ブレーカーは大規模に製造され、安価であり、一般的な電気基準（UL 489やGB 14048.2など）に準拠しています。

DCアプリケーションと改善ソリューションの特別な機能

成形ケースサーキットブレーカーは主にACアプリケーション向けに設計されていますが、DCアプリケーションに適合させることができます。DC MCCBS、次の改善を通じて：

1.アーク消滅能力の強化：DCアークには、自然なゼロ交差がなく、磁気アーク消火またはセグメント化されたグリッド設計が必要です。たとえば、ABBのTMAX DCシリーズは、最大750Vの定格DC回路を中断できます。

2。極性マーキングと破壊能力：DC回路ブレーカーには、明確にマークされた正と負の端子が必要であり、それらの破損容量は一般に、同等のACモデルの端線よりも低くなっています。

3.典型的なアプリケーションシナリオ：

- 太陽光発電システム（DC 1000V以下）

- 鉄道輸送（DC 1500V牽引電源）

- エネルギー貯蔵バッテリー保護（Energy Storage CabinetsのためのCATLの専用DC MCCBなど）。

キー選択パラメーターと考慮事項

ユーザーは、実際のニーズに基づいて次の指標を比較する必要があります。

1。電圧レベル：AC 400V/690V対DC 250V/750V（一般的な産業基準）。

2。容量の中断：aの中断容量DC MCCB通常、anの50％〜60％ですおよびMCCB.
