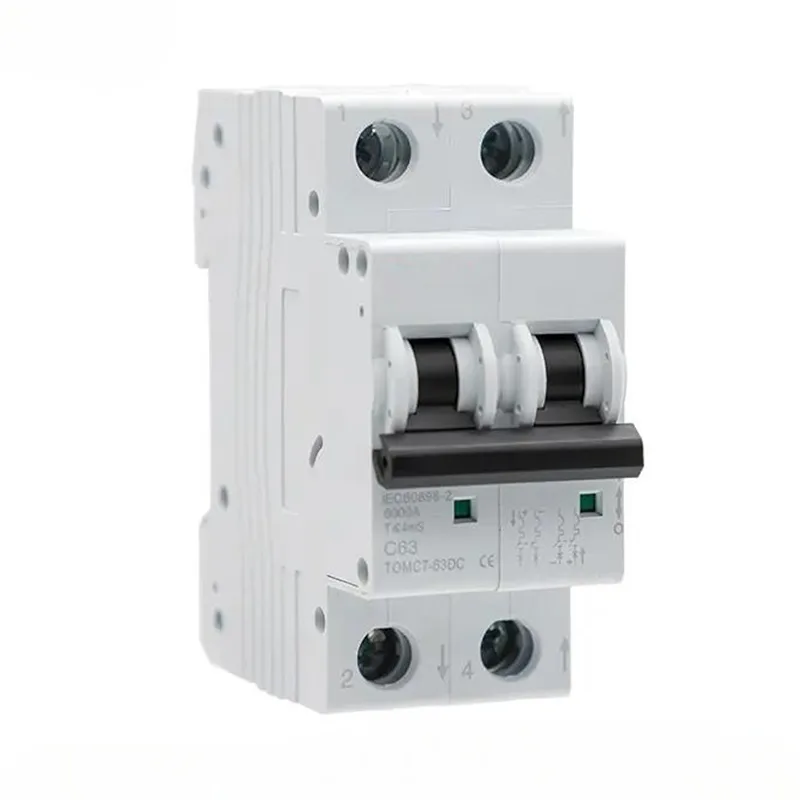

DNB1Z-63ミニチュアDC回路ブレーカー

中国のメーカーGreenwattが製造したDNB1Z-63ミニチュアDC回路ブレーカーは、太陽光発電およびその他の用途のDC電力分布に適しています：250 V（1P）、800 V（2/3P）、および1200 V（4P）。この製品は、アークの消火および現在の制限機能を備えており、障害を迅速に中断します。当社の製品は高品質の材料で作られており、すぐに購入できます。
高度：2000メートル以下
動作温度：-25〜 +40°C（24時間平均：≤ +35°C）。

お問い合わせを送信

製品説明

DNB1Z-63ミニチュアDC回路ブレーカーは、特に太陽光発電システム向けにDC電源分布用に設計されています。最大250 V DC（1P）、800 V DC（2Pおよび3P）、および1200 V DC（4P）の動作電圧の定格です。専用のアーク拡張および電流制限システムは、DC障害電流を迅速に中断し、重要なコンポーネントを保護し、PVシステムの信頼できる動作を確保します。

製品の運用および設置条件

高度：≤2000m;より高い標高については、メーカーに相談してください。

周囲温度：-25°C〜 +40°C、24時間の平均は+35°Cを超えていません。この範囲の外では、メーカーに相談してください。

インストール：デバイスを防水分布エンクロージャーにマウントします。

製品の詳細

定格断熱電圧（UI）	1250V
定格動作電圧（UE）	DC（IP）：15V、60V、100V、180V、250V; DC（2P）：125V、375V、550V、600V、800V DC（3P）：750V、800V; DC（4P）：800V、1000V、1200V
フレームの定格電流	63a
同じシェルフレームの異なる電流	6a、10a、16a、20a、25a、32a、40a、50a、63a
定格操作短絡破壊容量（ICS = ICU）	6ka
定格操作短絡破壊容量（ICS = ICU）	2P 800V \ 4P 1200V 2KA
機械的な生活	20000秒
電気寿命	10000秒（DC125V / 1P未満、DC250V / 2p未満）、1000秒（その他の電圧仕様）
証明書	CB CE CCC
定格インパルスに耐える電圧uimp	6ka
トリップ特性 /つまずいタイプ	b / c;熱磁器
過電圧レベル	Ⅲ
汚染のクラス	3
保護グレード	IP40;接続ポートIP20
湿った耐熱性	クラス2
相対湿度	≤95％
標準	IEC 60947-2 GB / T 14048.2
地震抵抗	基本IEC 60068-2-6
機械的な衝撃耐性パラメーター	ベースLEC 60068-2-27
周囲温度の動作	-30℃〜70℃
湿った耐熱性	DBクラス（温度55℃6サイクル）
ストレージ環境温度	-30℃〜70℃
高度	≤2000m
重さ	0.12kg/p
囲い	of / sd / mx / mn / mx + of
MX制御電圧US	DC：12V、24V、220V; AC：110V、220V、380V 電源は75Wより低くないことをお勧めします
Mn定格電圧un	AC220V AC380V
